Клапана

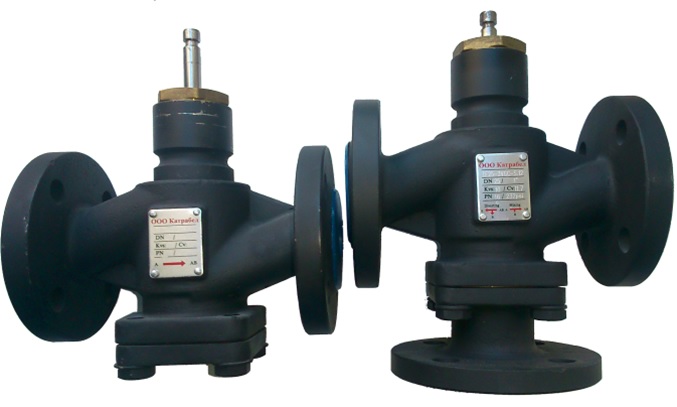

Клапана двух-трехходовые
седельные фланцевые, PN16
Назначение
Используются в качестве регулирующего клапана для смешивания или распределения потоков в системах отопления, централизованного теплоснабжения, вентиляции и кондиционирования воздуха. Применяется в открытых и закрытых системах.
Технические характеристики
|
Допускаемая среда |
Холодная вода, гликоль, гидразин, фосфат, горячая вода и т.д. |
|
Температура |
-25~150°С |
|
Давление |
PN16 |
|
Скорость утечки |
0.02% of Kvs |
|
Фланцевое соединение |
ISO 7005 |
|
Материал корпуса |
Сталь |
|
Материал сердцевины |
Нержавеющая сталь |
|
Материал штока |
Нержавеющая сталь |
|
Конструкция седла |
V образный сальник + авто-компенсационная пружина из нержавейки |
|
V образный сальник |
Тефлон |
2-ходовые стальные фланцевые клапаны TF***-2VGC-S.12 серии
|
Тип |
DN |
Пропускная способность |
Шток |
Привод реко-мендуемый |
△Pmax |
||
|
мм |
Inch. |
Kvs м3/ч |
Cv gal/мин |
мм |
N |
МПa |
|
|
TF15-2VGC-S.12 |
DN15 |
1/2″ |
2 |
2.3 |
20 |
500N |
≤1.60 |
|
TF20-2VGC-S.12 |
DN20 |
3/4″ |
4 |
4.7 |
20 |
500N |
≤1.10 |
|
TF25-2VGC-S.12 |
DN25 |
1″ |
6.3 |
7.4 |
20 |
500N |
≤0.70 |
|
TF32-2VGC-S.12 |
DN32 |
1-1/4″ |
10 |
11.7 |
20 |
500N |
≤0.40 |
|
TF40-2VGC-S.12 |
DN40 |
1-1/2″ |
16 |
18.7 |
20 |
500N |
≤0.25 |
|
TF50-2VGC-S.12 |
DN50 |
2″ |
31 |
36 |
20 |
1000N |
≤0.30 |
|
TF65-2VGC-S.12 |
DN65 |
2-1/2″ |
50 |
58 |
20 |
1800N |
≤0.45 |
|
TF80-2VGC-S.12 |
DN80 |
3″ |
80 |
93 |
20 |
1800N |
≤0.30 |
|
TF100-2VGC-S.12 |
DN100 |
4″ |
125 |
146 |
40 |
3000N |
≤0.28 |
|
TF125-2VGC-S.12 |
DN125 |
5″ |
200 |
233 |
40 |
3000N |
≤1.60 |
|
TF150-2VGC-S.12 |
DN150 |
6″ |
300 |
350 |
40 |
3000N |
≤1.60 |
|
TF200-2VGC-S.12 |
DN200 |
8″ |
520 |
607 |
40 |
5000N |
≤1.60 |
|
TF250-2VGC-S.12 |
DN250 |
10″ |
750 |
875 |
40 |
5000N |
≤1.60 |
|
TF300-2VGC-S.12 |
DN300 |
12″ |
1200 |
1400 |
100 |
16000N |
≤1.60 |
|
TF350-2VGC-S.12 |
DN350 |
14″ |
1800 |
2100 |
100 |
16000N |
≤1.60 |
|
TF400-2VGC-S.12 |
DN400 |
16″ |
2200 |
2567 |
100 |
16000N |
≤1.60 |
Примечание : kvs – номинальная пропускная способность, м3/ч;

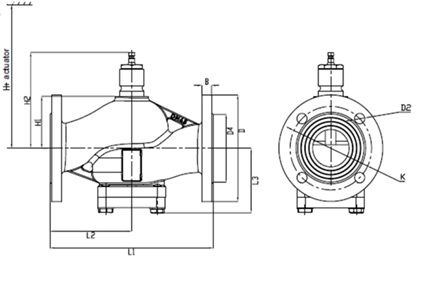

Габаритные и установочные размеры
|
DN |
B мм |
D мм |
D2 мм |
D4 мм |
K мм |
L1 мм |
L2 мм |
L3 мм |
H1 мм |
H2 мм |
Масса кг. |
H-1 мм |
H-2 мм |
H-3 мм |
H-4 мм |
|
15 |
14 |
95 |
4-14 |
46 |
65 |
130 |
65 |
70 |
31 |
107 |
3.7 |
371 |
526 |
586 |
/ |
|
20 |
16 |
105 |
4-14 |
56 |
75 |
150 |
75 |
70 |
31 |
107 |
4.3 |
371 |
526 |
586 |
/ |
|
25 |
16 |
115 |
4-14 |
65 |
85 |
160 |
80 |
75 |
36 |
112 |
5.4 |
376 |
531 |
591 |
/ |
|
32 |
18 |
140 |
4-18 |
76 |
100 |
180 |
90 |
80 |
45 |
121 |
7.7 |
385 |
540 |
600 |
/ |
|
40 |
18 |
150 |
4-18 |
84 |
110 |
200 |
100 |
82 |
50 |
126 |
9.2 |
390 |
545 |
605 |
/ |
|
50 |
20 |
165 |
4-18 |
99 |
125 |
230 |
115 |
98 |
60 |
136 |
12.5 |
400 |
555 |
615 |
/ |
|
65 |
20 |
185 |
4-18 |
118 |
145 |
290 |
145 |
112 |
90 |
166 |
18.5 |
430 |
585 |
645 |
/ |
|
80 |
22 |
200 |
8-18 |
132 |
160 |
310 |
155 |
130 |
120 |
196 |
25 |
460 |
615 |
675 |
/ |
|
100 |
23 |
220 |
8-18 |
156 |
180 |
350 |
175 |
150 |
136 |
212 |
35.6 |
|
631 |
691 |
/ |
|
125 |
24 |
250 |
8-18 |
184 |
210 |
400 |
200 |
175 |
157 |
233 |
50.6 |
|
652 |
712 |
/ |
|
150 |
25 |
285 |
8-22 |
211 |
240 |
480 |
240 |
200 |
171 |
247 |
71.5 |
|
666 |
726 |
/ |
|
200 |
26 |
340 |
12-22 |
266 |
295 |
500 |
250 |
236 |
263 |
339 |
112.7 |
|
758 |
818 |
/ |
|
250 |
31 |
405 |
12-26 |
319 |
355 |
600 |
300 |
290 |
315 |
391 |
202 |
|
810 |
870 |
/ |
|
300 |
28 |
460 |
12-26 |
370 |
410 |
700 |
350 |
322 |
357 |
485 |
/ |
|
/ |
/ |
1339 |
|
350 |
46 |
520 |
16-26 |
429 |
470 |
788 |
394 |
400 |
437 |
565 |
/ |
|
/ |
/ |
1419 |
|
400 |
48 |
580 |
16-30 |
480 |
525 |
912 |
456 |
422 |
487 |
615 |
/ |
|
/ |
/ |
1469 |
Примечание
Н-1: присоединение с приводом 500N или 1000N
Н-2: присоединение с приводом 1800N, 3000N, 5000 без ручного управления
Н -3: присоединение с приводом 1800N, 3000N, 5000 с ручным управлением
Н-4: присоединение с приводом 16000N
3-ходовые стальные фланцевые клапаны TF ***- 3VGC-S.12 Серии
|
Тип |
DN |
Пропускная способность |
Шток |
Привод рекомендуемый |
△Pmax |
||
|
мм |
Inc. |
Kvs м3/ч |
Cv gal/мин |
мм |
N |
МПА |
|
|
TF15-3VGC-S.12 |
DN15 | 1/2” | 2 | 2.3 | 20 | 500N | ≤0.80 |
| TF20-3VGC-S.12 | DN20 | 3/4” | 3 | 3.5 | 20 | 500N | ≤0.80 |
| TF25-3VGC-S.12 | DN25 | 1” | 6.3 | 7.4 | 20 | 500N | ≤0.80 |
| TF32-3VGC-S.12 | DN32 | 1-1/4” | 10 | 11.7 | 20 | 500N | ≤0.80 |
| TF40-3VGC-S.12 | DN40 | 1-1/2” | 16 | 18.7 | 20 | 500N | ≤0.80 |
| TF50-3VGC-S.12 | DN50 | 2” | 31 | 36 | 20 | 1000N | ≤0.30 |
| TF65-3VGC-S.12 | DN65 | 2-1/2” | 50 | 58 | 20 | 1800N | ≤0.45 |
| TF80-3VGC-HS/FS.12 | DN80 | 3” | 80 | 93 | 20 | 1800N | ≤0.27 |
| TF100-3VGC-HS/FS.12 | DN100 | 4” | 125 | 146 | 40 | 3000N | ≤0.20 |
| TF125-3VGC-HS/FS.12 | DN125 | 5” | 200 | 233 | 40 | 3000N | ≤0.15 |
| TF150-3VGC-HS/FS.12 | DN150 | 6” | 300 | 350 | 40 | 3000N | ≤0.10 |
| TF200-3VGC-HS/FS.12 | DN200 | 8” | 520 | 607 | 40 | 5000N | ≤0.13 |
| TF250-3VGC-HS/FS.12 | DN250 | 10” | 750 | 875 | 40 | 5000N | ≤0.08 |
| TF300-3VGC-HY/FY. 12 | DN300 | 12” | 1200 | 1400 | 100 | 16000N | ≤0.25 |
| TF350-3VGC-HY/FY. 12 | DN350 | 14” | 1800 | 2100 | 100 | 16000N | ≤0.15 |
| TF400-3VGC-HY/FY. 12 | DN400 | 16” |
2200 |
2567 |
100 |
16000N |
≤0.10 |

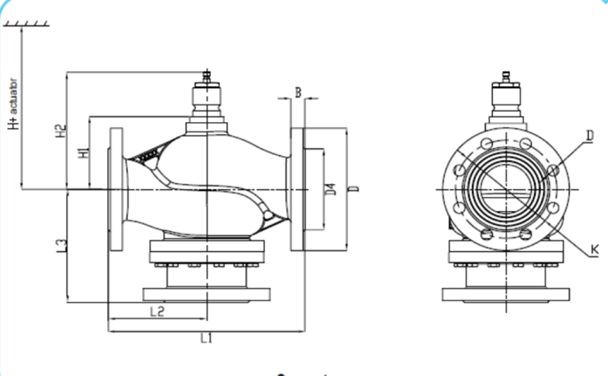

Габаритные и установочнве размеры
| DN | B | D | D2 | D4 | K | L1 | L3′ | H1 | H2 | Массаht | H-1 | H-2 | H-3 | H-4 | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | мм | мм | мм | мм | ||
| 15 | 14 | 95 | 4-14 | 46 | 65 | 130 | 106 | 31 | 107 | 5.5 | 371 | 526 | 586 | / | |
| 20 | 16 | 105 | 4-14 | 56 | 75 | 150 | 106 | 31 | 107 | 5.5 | 371 | 526 | 586 | / | |
| 25 | 16 | 115 | 4-14 | 65 | 85 | 160 | 111 | 36 | 112 | 6.5 | 376 | 531 | 591 | / | |
| 32 | 18 | 140 | 4-18 | 76 | 100 | 180 | 121 | 45 | 121 | 9.4 | 385 | 540 | 600 | / | |
| 40 | 18 | 150 | 4-18 | 84 | 110 | 200 | 122 | 50 | 126 | 11.0 | 390 | 545 | 605 | / | |
| 50 | 20 | 165 | 4-18 | 99 | 125 | 230 | 136 | 60 | 136 | 14.8 | 400 | 555 | 615 | / | |
| 65 | 20 | 185 | 4-18 | 118 | 145 | 290 | 156 | 90 | 166 | 22.5 | 430 | 585 | 645 | / | |
| 80 | 22 | 200 | 8-18 | 132 | 160 | 310 | 185 | 130 | 196 | 28.5 | 460 | 615 | 675 | / | |
| 100 | 23 | 220 | 8-18 | 156 | 180 | 350 | 202 | 162 | 238 | 40.6 | / | 657 | 717 | / | |
| 125 | 24 | 250 | 8-18 | 184 | 210 | 400 | 240 | 157 | 233 | 55.4 | / | 652 | 712 | / | |
| 150 | 25 | 285 | 8-22 | 211 | 240 | 480 | 270 | 171 | 247 | 76.3 | / | 666 | 726 | / | |
| 200 | 26 | 340 | 12-22 | 266 | 295 | 500 | 320 | 263 | 339 | 125.6 | / | 758 | 818 | / | |
| 250 | 31 | 405 | 12-26 | 319 | 355 | 600 | 400 | 315 | 391 | 230.0 | / | 810 | 870 | / | |
| 300 | HS | 28 | 460 | 12-26 | 370 | 410 | 700 | 457 | 347 | 475 | / | / | / | 1329 | |
| FS | 410 | 538 | / | 1392 | |||||||||||
| 350 | 46 | 520 | 16-26 | 429 | 470 | 788 | 520 | 437 | 565 | / | / | / | / | 1419 | |
| 400 | 48 | 580 | 16-30 | 480 | 525 | 912 | 595 | 487 | 615 | / | / | / | / | 1469 | |
Примечание:
H-1: присоединение с приводом 500N или 1000N;
H-2: присоединение с приводом 1800N, 3000N, 5000 без ручного управления
H-3: присоединение с приводом 1800N, 3000N, 5000 с ручным управлением;
H-4: присоединение с приводом 16000N
Двухходовой регулирующий клапан из нержавеющей стали
TL…-2VBC-S.12 Series
Технические характеристики
Допускаемая среда |
холодная вода, гликоль, гидразит, фосфат, горячая вода и т.д. |
Температура |
от минус 25 до 150 ºС |
Давление |
PN16 |
Скорость утечки |
< 0.02 % от Kv |
Соединение |
ISO 7/1 |
Материал корпуса |
нержавеющая сталь |
Материал серцевины |
медь |
Материал штока |
нержавеющая сталь |
Конструкция седла |
V образный сальник + пружина из нержавейки |
V образный сальник |
тефлон |
Сводные данные о типах клапанов.
Тип |
Размер , " |
DN ,мм |
Kvs, м³/ч |
Шток, мм |
Рекомендуемый привод |
Перепад давления pmax , МПа |
TL15-2VBC-S.12 |
1/2" |
15 |
4 |
20 |
500N |
<0.50 |
TL20-2VBC-S.12 |
3/4" |
20 |
6.3 |
20 |
500N |
<0.50 |
TL25-2VBC-S.12 |
1" |
25 |
10 |
20 |
500nN |
<0.40 |
TL32-2VBC-S.12 |
1 1/4" |
32 |
16 |
20 |
500N |
<0.35 |
TL40-2VBC-S.12 |
1 1/2" |
40 |
25 |
20 |
500N |
<0.30 |
TL50-2VBC-S.12 |
2" |
50 |
40 |
20 |
1000N |
<0.45 |
TL65-2VBC-S.12 |
2 1/2" |
65 |
63 |
20 |
1000N |
<0.40 |

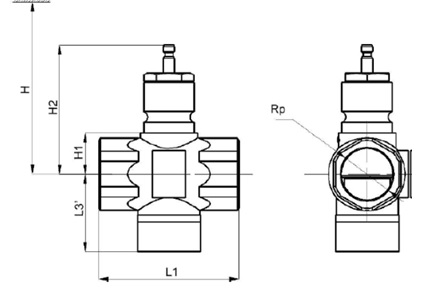

Установочные размеры
